Cómo instalar señales de tráfico en túneles (señales de cruz roja y flecha verde)

1. Descripción general del producto

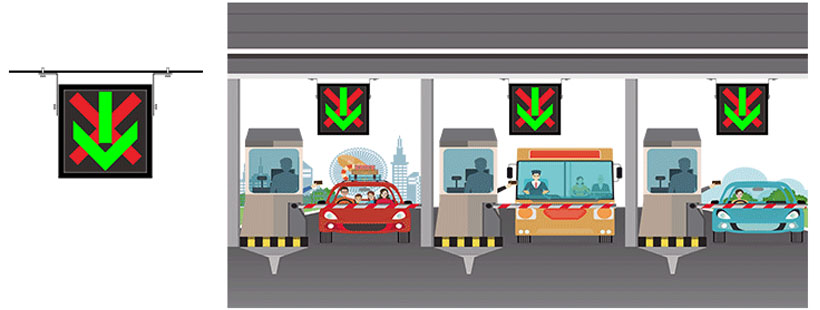

El indicador de carril con flecha verde y cruz roja es un tipo de señal de tráfico común en autopistas, especialmente en peajes y túneles. Como equipo esencial de seguridad vial, funciona como luz de freno para controlar el carril y garantizar la fluidez del tráfico. Este dispositivo se puede clasificar en indicadores de carril, señales de peaje y señales de túnel. Su pantalla consta de una cruz roja y una flecha verde: cuando la luz de flecha verde está encendida, indica que los vehículos pueden avanzar. Cuando la luz de la cruz roja está encendida, indica que los vehículos deben detenerse y no entrar en el carril.

2. Tipos de producto

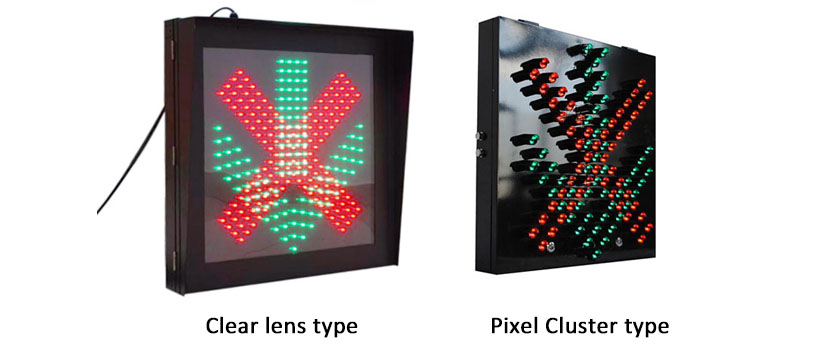

Los indicadores de carril con flecha verde y cruz roja actuales vienen en dos tipos: con lente transparente y con agrupación de píxeles. GA Traffic suministra ambos tipos.

Tipo de lente transparente:

1. LED: utilice LED verdes Epistar de alto brillo (longitud de onda de 520-530 nm).
2. La placa PCB está diseñada a la perfección con buena consistencia.
3. Los circuitos serie-paralelo evitan fallas en cascada de los LED.
4. Tamaños: D200 mm, D300 mm, 400 x 400 mm, 600 x 600 mm.
5. Ligero y portátil.

Tipo de grupo de píxeles:

1. LED: los mismos LED verdes que los anteriores.
2. El revestimiento de triple protección (revestimiento conformado de silicona) resiste la humedad, la niebla salina, la estática y el moho.
3. Bajo consumo de energía con sellado multicapa para mayor confiabilidad.
4. 400×400 mm, 600×600 mm y se pueden producir tamaños personalizados según los requisitos.

3. Métodos de instalación

1) Instalación del soporte en forma de L

(1) Montaje de visera solar: Alinee los orificios del soporte trapezoidal con los orificios de la lámpara. Asegúrelo con tornillos M4.

(2) Poste colgante: Fije la luz de señal a los orificios M12 inferiores utilizando arandelas de resorte y pernos M12.

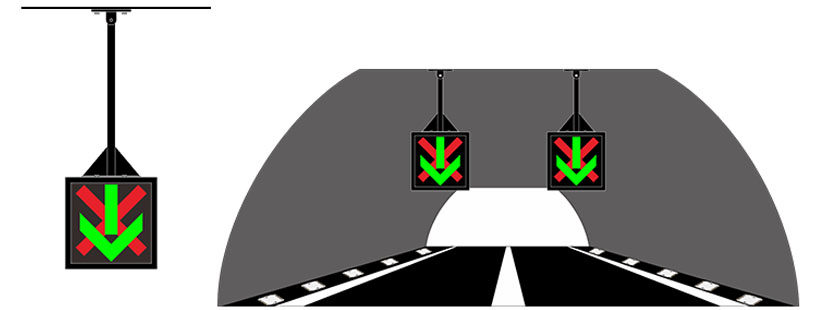

2) Instalación colgante

Conecte los soportes superior e intermedio con pernos M16x35. Ajuste la longitud del soporte inferior según sea necesario. Utilice pernos M12x80 para fijar el soporte ensamblado en la ubicación necesaria. Fije el indicador con cuatro pernos M12x25.

4. Guía de cableado (220 V CA)

(1) Cable verde: Señal de flecha verde

(2) Cable rojo: Señal de cruce roja

(3) Cable negro: Neutro

(4) Cable amarillo: Tierra
